一、变频器外观介绍

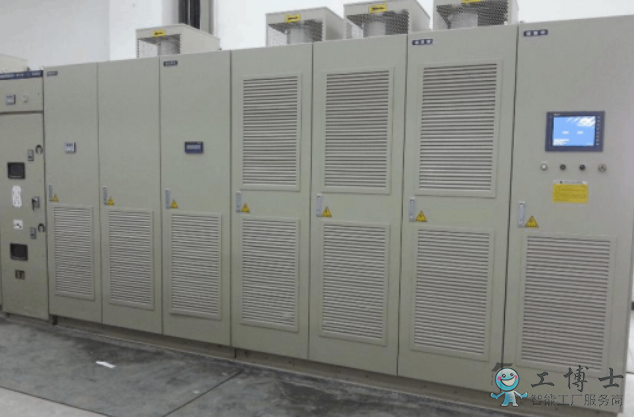

上海雷诺尔公司高压变频器柜体，从左到右依次为：旁路柜、变压器柜、功率柜和控制柜， 如图 1 所示。 值得注意的是， 变频器柜门（安装触摸屏的控制柜柜门除外）

在高压上电时严禁打开，否则会有安全隐患并导致变频器停机影响生产。

图 1

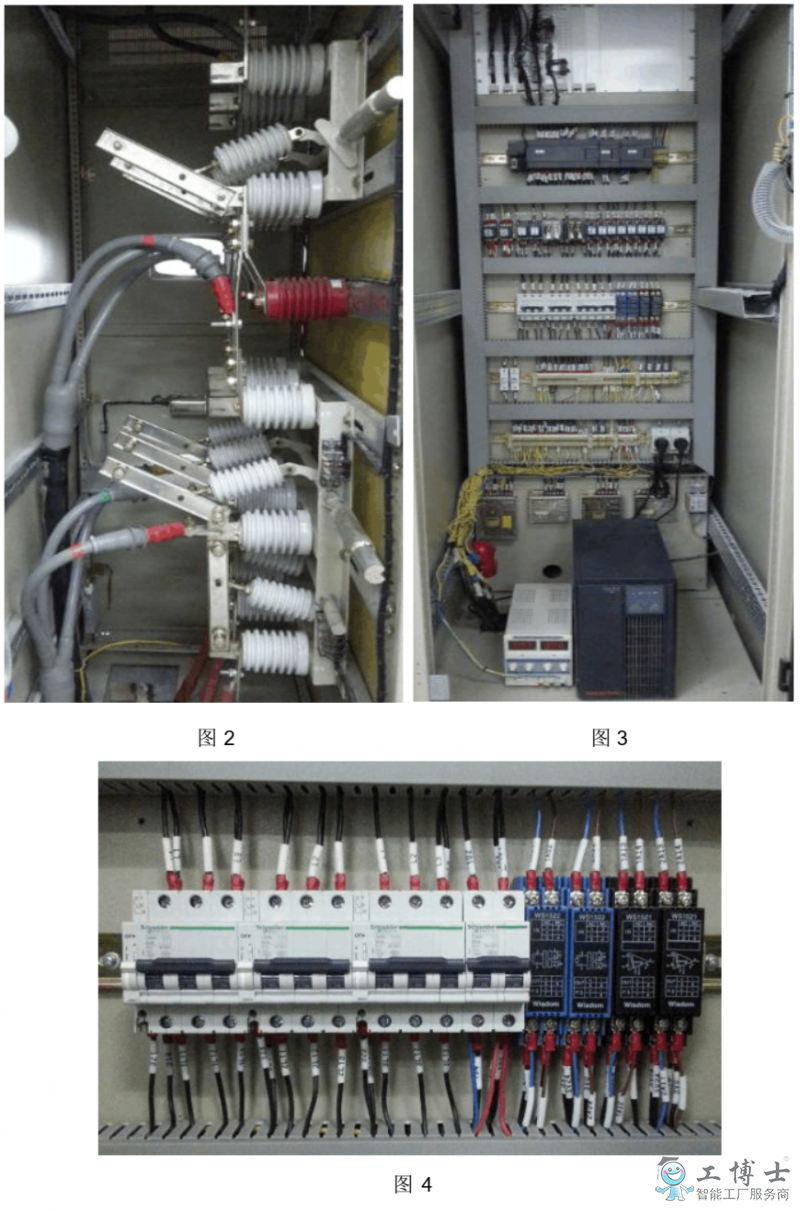

旁路柜： 柜内安装着高压进、出线的隔离刀闸 QS1和 QS2，如图 2 所示。其中 QS1为单刀单掷变频进线刀闸， QS2 为单刀双掷工频、变频出线刀闸。旁路柜柜内为高压

环境，请观察带电显示器和电磁锁状态，确保安全后方可打开柜门。变压器柜： 柜内安装移相变压器，输入 AC10000V，输出 AC720V，用于给功率单元供电。变压器柜柜

内为高压环境，打开柜门前，必须确定系统未上高压。功率柜： 柜内安装三层功率单元，每层 8 只。功率柜内为高压环境，设备带电时严禁打开柜门。

控制柜： 柜内为高压变频器的各个控制部件，如图 3 所示，其重要部件从上到下依次为：主控箱、 PLC、继电器、空气开关、端子排、开关电源、 UPS。如图 4 所示，空气

开关从左到右依次为：变压器温控仪开关 QF1、变压器柜柜顶风机开关 QF2、功率柜柜顶风机开关 QF3 和控制电源开关 QF4。 需要注意的是，变频器未上高压时，请确保 QF4 闭合，

变频器高压上电前，请确保上述所有空气开关闭合。另外， UPS 电源由 QF4 提供， 无特殊情况请勿断开 QF4， 如遇 QF4 断电请关闭 UPS，以防 UPS 长期放电损坏其内部电池。

二、变频器送电运行规程
变频器如需上高压运行投入生产，请按照如下步骤进行安全确认：
1、首先请 确认电源进线高压开关柜 QF处于断开状态 ，且小车处于试验位置；
2、请将变频器电源进线刀闸 QS1投至变频合闸状态，将工频、变频出线刀闸 QS2投至变频合闸状态；

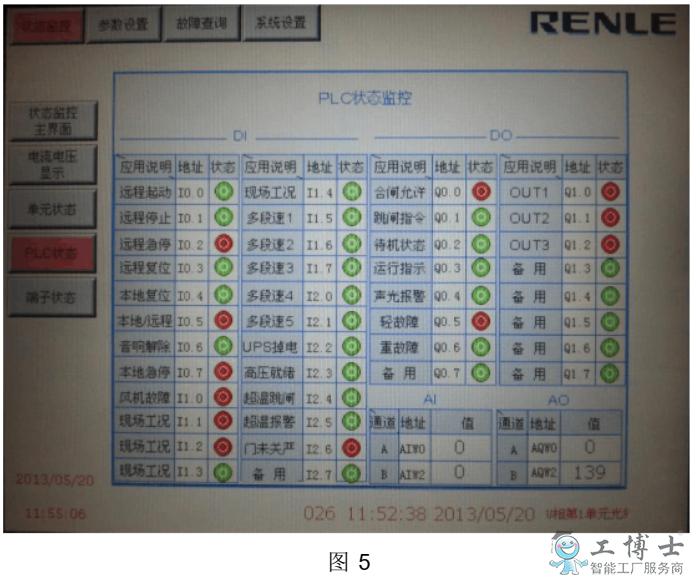

3、在触摸屏上操作：状态监控— PLC状态，各状态应如下图 5所示，合闸允许 Q0.0为红色，表示变频器允许远方合闸；
4、将 QF断路器摇至工作位置，确认安全后进行合闸操作。变频器高压合闸后，四个柜顶风机运行，且变压器温控仪亮起显示变压器三相绕组温度；

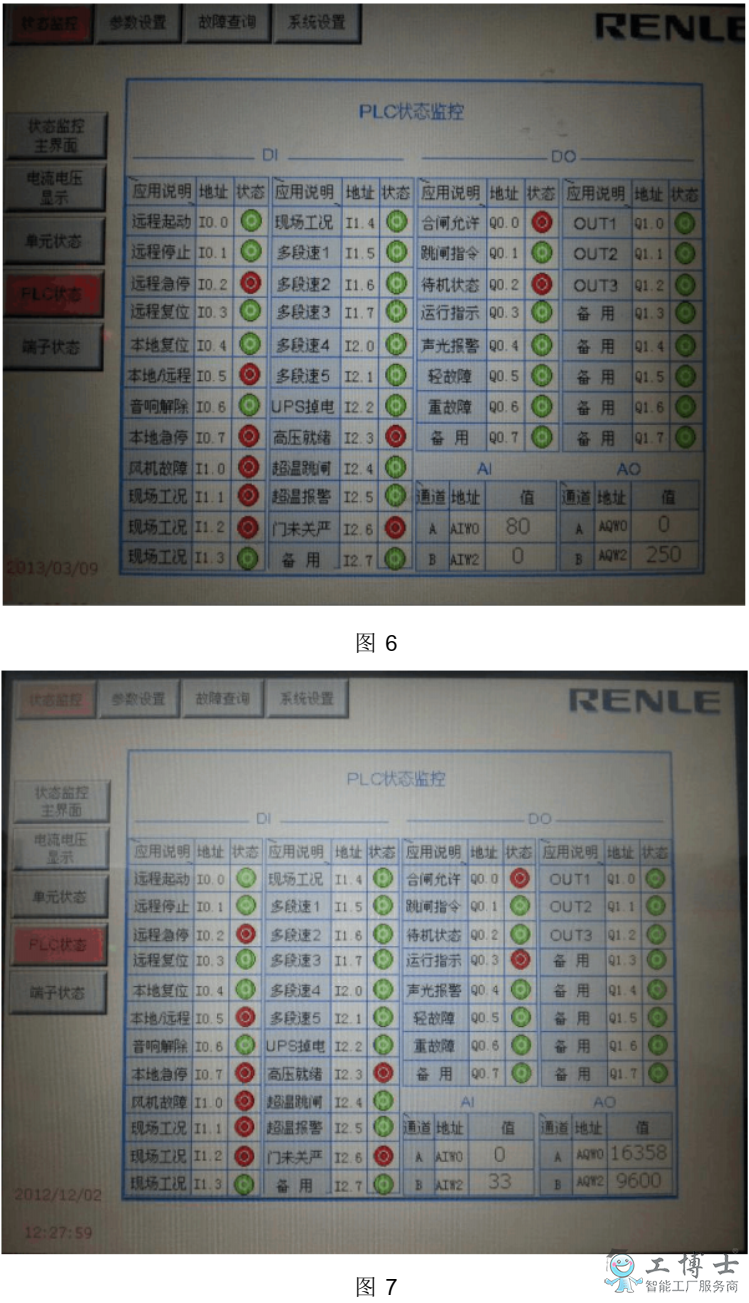

5、在触摸屏上操作：状态监控— PLC状态，各状态应如下图 6所示，待机状态 Q0.2为红色，表示变频器正常，允许启动；
6、此时按照相应操作方式（就地、机旁箱或 DCS）， 先给定相应所需频率 ，然后点击启动按钮以启动变频器，变频启动后状态如图 7所示；
7、变频器运行时，如生产需要停机，不论变频器处于多少频率，仅需点击停止按钮即可。

三、变频器变频、工频切换规程

变频器如需切换工频运行，请按照如下步骤进行安全确认：
1、首先应停止变频器，并确认远方断路器 QF处于分闸状态，且小车处于试验位置；
2、将变频电源进线刀闸 QS1投至变频分闸位置，将工频、变频出线刀闸 QS2投至工频合闸位置；
3、将远方断路器小车遥至工作位置，确认无误后高压合闸，此时，电机已工频运行。

变频器如需切换变频运行，请按照如下步骤进行安全确认：
1、首先应确认远方断路器 QF处于分闸状态，且小车处于试验位置；
2、将变频电源进线刀闸 QS1投至变频合闸位置，将工频、变频出线刀闸 QS2投至变频合闸位置；
3、将远方断路器小车遥至工作位置，确认无误后高压合闸，此时，变频器已带电，

可按照规程运行变频器。

四、检修操作规程
如遇检修变频器或搅拌机时，请按照如下步骤进行安全确认：
1、首先应将远方断路器 QF断开，并将小车遥至试验位置；
2、变频器进线电源刀闸 QS1应处于变频分闸位置，工频、变频出线刀闸 QS2处于变频合闸位置。
当满足上述条件后，方可确保变频器不会高压带电，可进行检修作业。

五、基本参数更改

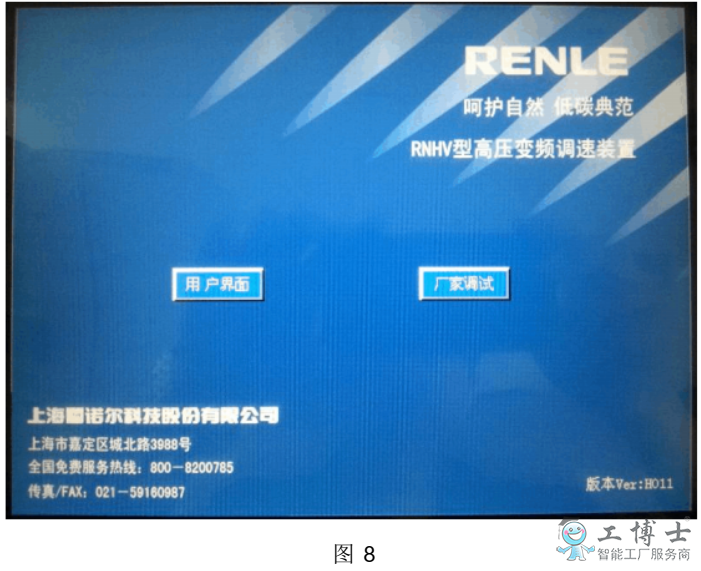

1、变频器初始界面如图 8 所示，用户仅需进入“用户界面”即可，其密码为 3988，“厂家调试”为厂家调试专用，擅自进入修改参数，将有可能造成变频器无法运行甚
至危及设备安全。
2、变频器各项参数，在厂家技术人员调试期间，已调试到位，正常使用时无需修改。这里，我们仅对变频器就地、远方切换操作进行介绍，供生产所用。

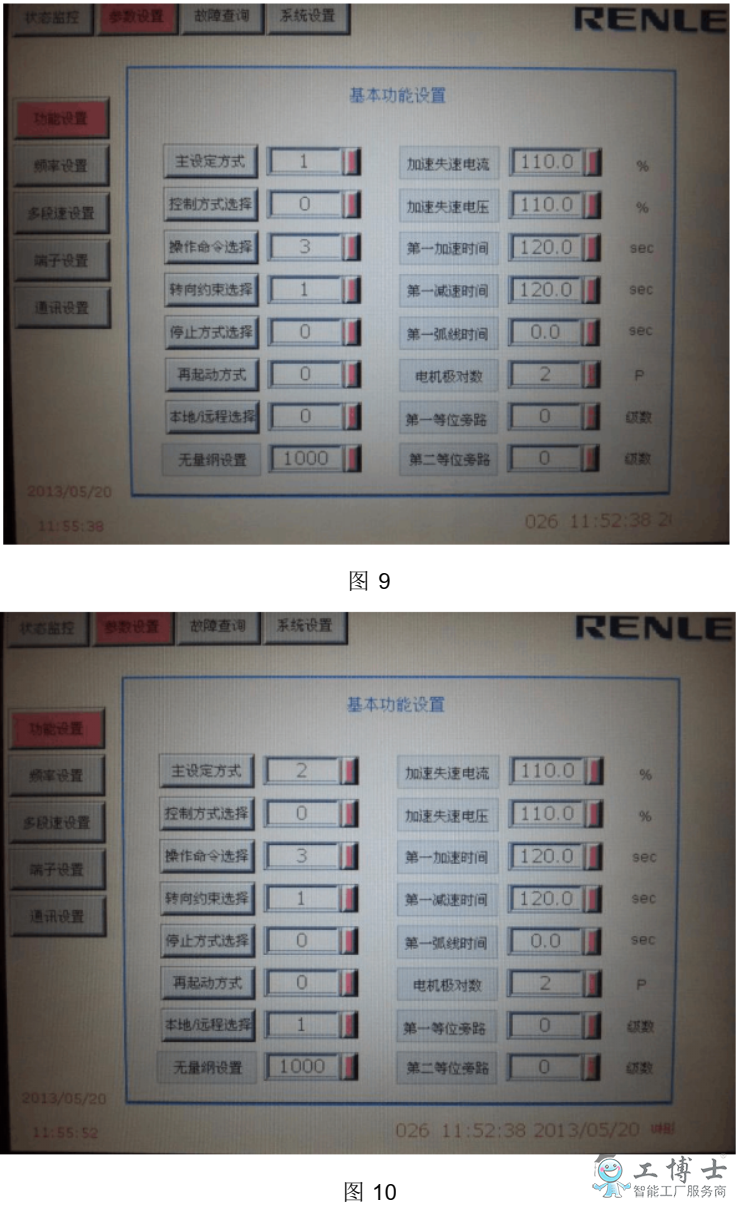

3、如图 9 所示，当触摸屏下方旋钮处于“本地”档，且相关参数“主设定方式 =1、本地 /远程选择 =0”时，变频器处于本地操作状态。用户可在触摸屏上启动、停止变
频器和下设给定频率。
4、如图 10 所示，当触摸屏下方旋钮处于“远程”档，且相关参数“主设定方式 =2、本地 /远程选择 =1”时，变频器处于远程操作状态。用户可在机旁箱或 DCS 上启动、
停止变频器和下设给定频率。

六、部分 PLC逻辑介绍

变频器远方启动：
以下状态为高电平：
I0.5 本地/远程、 I1.0 风机故障、 I1.1 现场工况、 I1.2 现场工况、 I2.6 门未关严
以下状态为低电平：
I0.1 远程停止、 I2.2 UPS 掉电、 I2.5 超温报警

变频器跳闸指令：
以下状态为高电平：
I0.2 远程急停、 I0.7 本地急停、 I2.4 超温跳闸

变频器合闸允许：
以下状态为高电平：
I0.2 远程急停、 I0.7 本地急停、 I1.0 风机故障、 I1.1 现场工况、 I2.6 门未关严
以下状态为低电平：
I2.2 UPS 掉电、 I2.5 超温报警、 Q0.1 远程停止
注：上述高电平在触摸屏的 PLC状态上显示为红色，低电平为绿色。
